粘合劑在鋼廠除塵灰冷壓球中的應(yīng)用
--河南錦瀚環(huán)??萍加邢薰?/span>

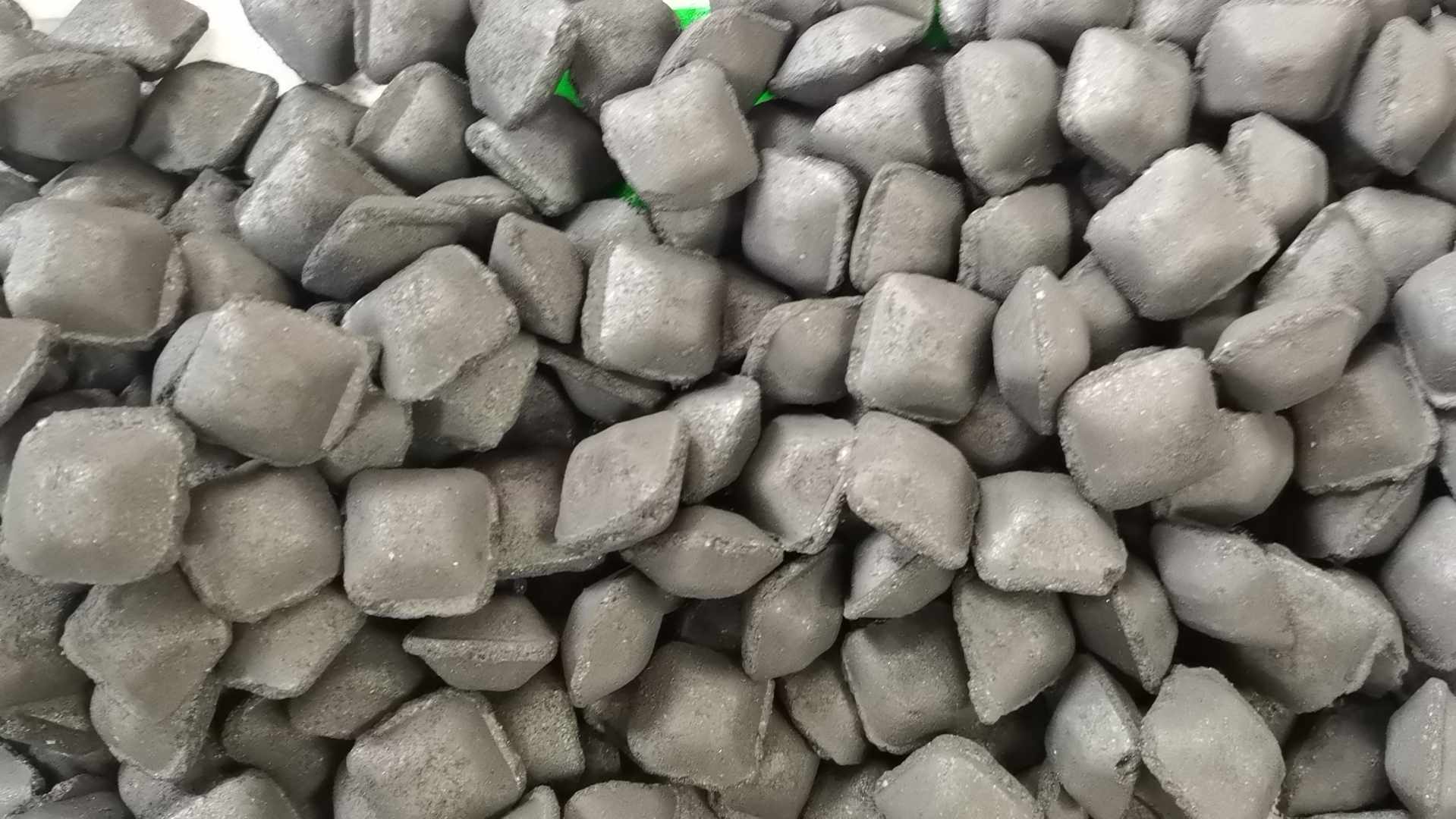

粘合劑在除塵灰加工領(lǐng)域的一個(gè)重要用途就是礦粉成型,特別是粉料的冷固成型。它的好壞直接關(guān)系到冷壓球團(tuán)的性能及質(zhì)量的好壞。
目前,粘結(jié)劑存在一些無(wú)法克服的問(wèn)題,如加量大、成球率低、干強(qiáng)度差、灰分大、引入的有害雜質(zhì)多、成本相對(duì)高無(wú)法降低等缺點(diǎn)。
從除塵灰的成分上看都含有氧化鈣,氧化鈣遇水發(fā)生反應(yīng)一方面放出大量的熱,同時(shí)體積會(huì)發(fā)生膨脹,成品冷壓球極易粉化,影響造球強(qiáng)度,甚至無(wú)法成球。
除塵灰中的氧化鈣若事先不進(jìn)行消解,嚴(yán)重影響后期的球團(tuán)的成型率和冷強(qiáng)度,甚至出現(xiàn)粉化現(xiàn)象。但是一些廠家不具備消解生產(chǎn)條件或者覺(jué)得提前消解會(huì)增加生產(chǎn)成本和延長(zhǎng)生產(chǎn)時(shí)間等。
因此河南錦瀚環(huán)??萍加邢薰镜募夹g(shù)團(tuán)隊(duì)人員對(duì)除塵灰不消解的情況下,冷壓球團(tuán)出現(xiàn)粉化和強(qiáng)度不足的情況研發(fā)新型的粘合劑。
第一類:不消解的除塵灰為主的壓球
原料:鋼廠各種除塵灰,基本都含氧化鈣(也叫石灰) ,品味基本都在42-50之間,品味太低的需要配氧化鐵皮提高品味。
除塵灰特點(diǎn):太細(xì)(球團(tuán)沒(méi)有骨架跌落易碎)、太干、吃水量大,因?yàn)楹惺壹铀髸?huì)發(fā)熱,溫度很高會(huì)燒壞粘合劑的粘度,而且成球后膨脹粉化厲害(這也是不消解的后果,是由石灰吸水膨脹粉化導(dǎo)致)

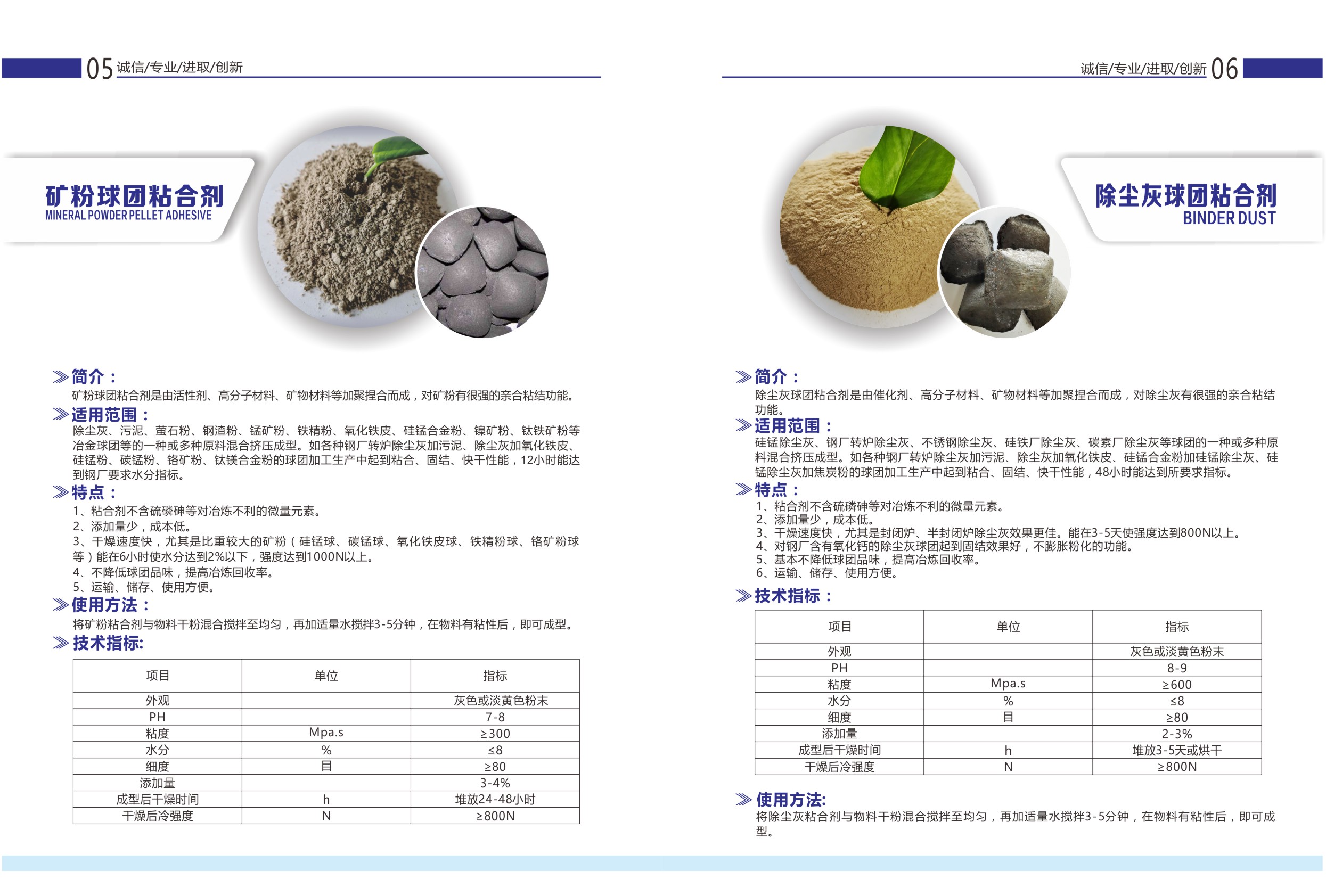

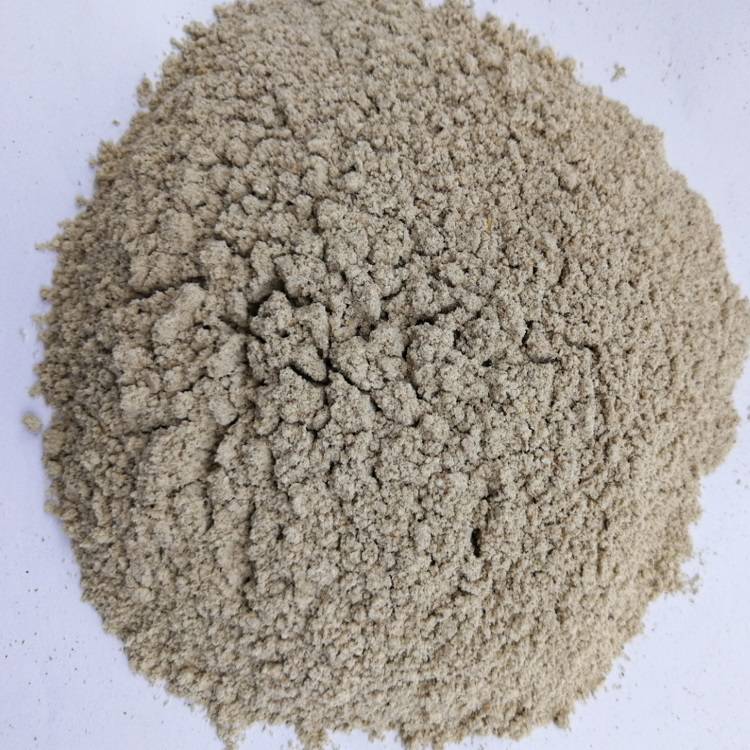

粘合劑:加量3-3.5%,不含S、P/AS等對(duì)煉鐵有害的微量元素,基本不降低品味,對(duì)鋼廠含有CaO(氧化鈣)的除塵灰球團(tuán)起到固結(jié)快、不膨脹的功能。
第二類:污泥為主的壓球(此類可認(rèn)為是消解類壓球)
所謂的污泥都是由除塵灰通過(guò)沉淀池過(guò)水消解之后出來(lái)的污泥,品味和除塵灰差不多,就是不再含有石灰,對(duì)粘合劑選擇性范圍比較寬泛了。
污泥特點(diǎn):水分大、太細(xì)不易干燥
粘合劑:加量4-4.5%,干燥速度快,不含S、P/AS等對(duì)煉鐵有害的微量元素,3-5天強(qiáng)度達(dá)到800N以上。
熱推產(chǎn)品
